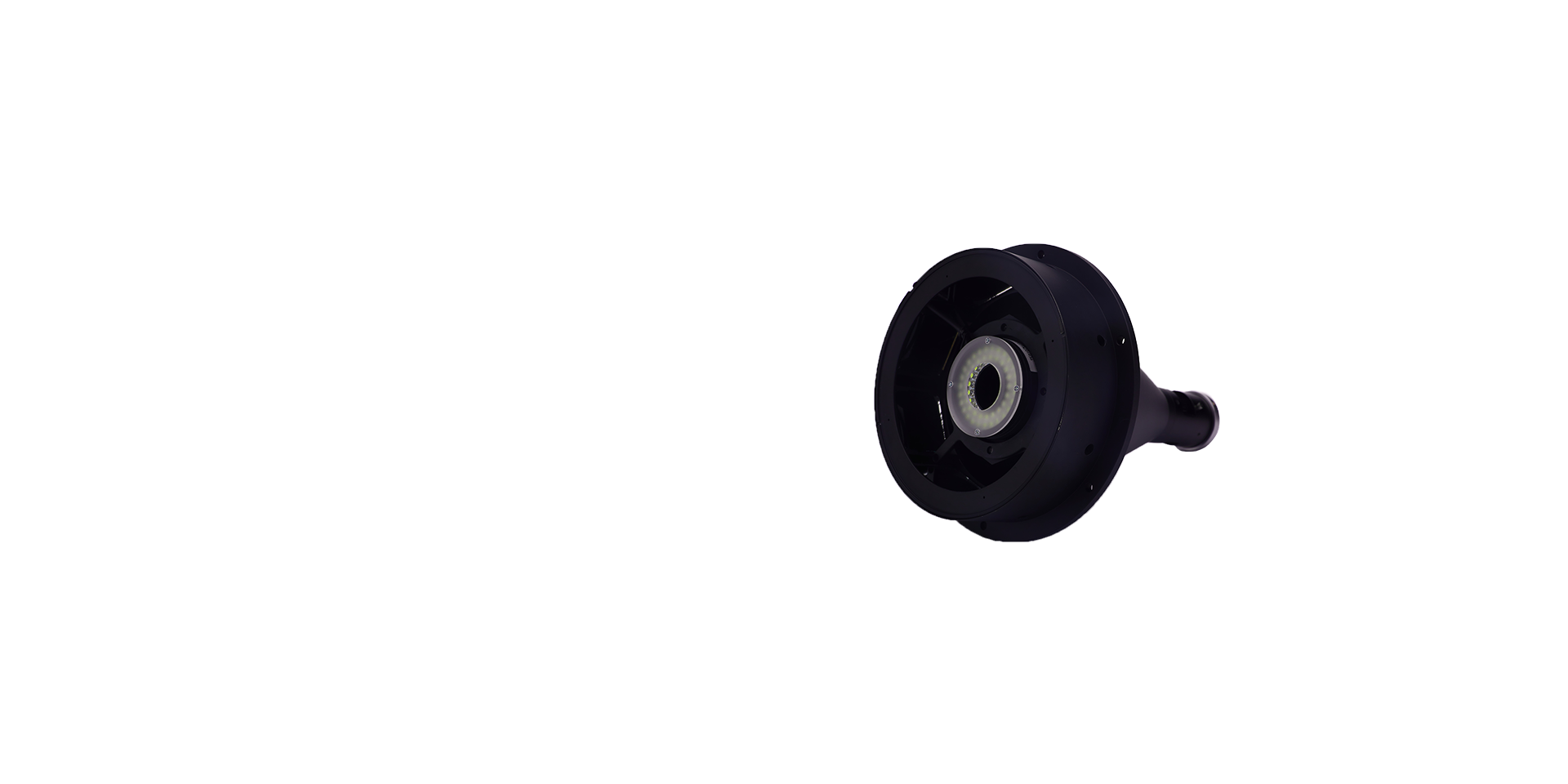

RF24001A

360°成像系统

360°IMAGING SYSTEM

一台相机拍摄即可同时获得物体内表面和外表面图像
拍摄物体内外壁，无需架设多台相机

45°宽视角成像，可拍摄物体侧面八种不同角度的图像
高分辨率，高通光量
适用于螺丝、密封圈、预成型件等物体内外壁检测

去购买

基本参数

芯片尺寸	2/3”	最大像面尺寸	φ6.6
F.NO	6.0-16	工作距离（mm）	16.9-58.86
测量物直径（mm）	5-70	测量高度（mm）	﹤39
镜头接口	C-Mount	法兰距离（mm）	17.526

产品推荐

360°外观检测箱

特殊的长宽比使其完美适用于细长的物体内置集成光源，有效减少物体表面反光可拍摄各种形状大小的物品，外形大小在Φ75mm X 高175mm内均可检测

360°成像系统 ( 外壁 )

适配多种工作距离可用于检测药物容器，塑料盖，预成型件瓶颈，螺丝和其他螺纹物体等组件可测量4.5mm（外壁）的小体积物体

360°成像系统 ( 外壁 )

适配多种工作距离可用于检测药物容器，塑料盖，预成型件瓶颈，螺丝和其他螺纹物体等组件可测量4.5mm（外壁）的小体积物体

结构图
