特种镜头

RF3601A

概述
产品参数
产品图纸
相关应用

相关下载:

规格书

|

模型图

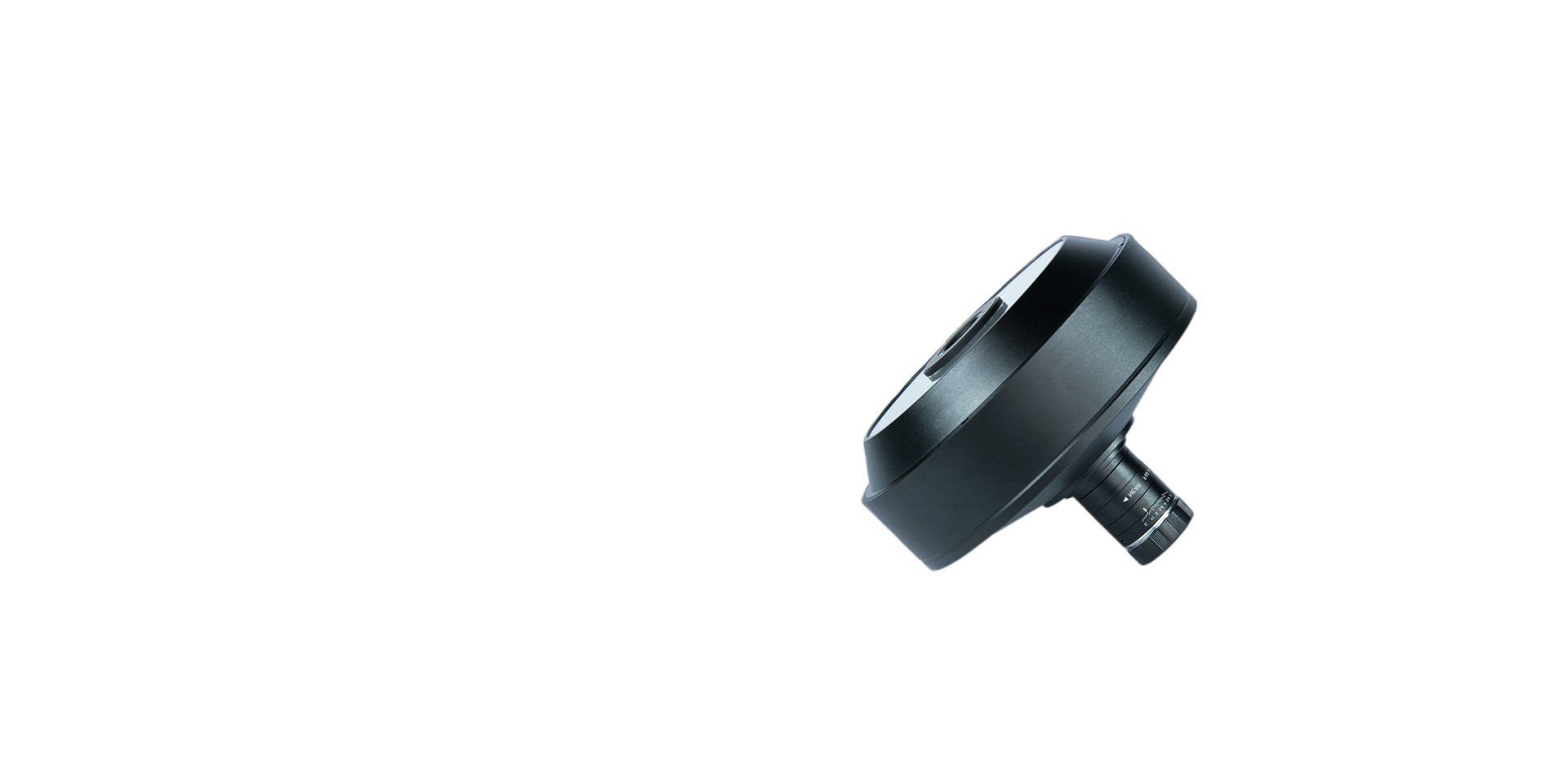

RF3601A

360°成像系统 ( 外壁 )

360°IMAGING SYSTEM(OUTER SURFACE)

该特种镜头具有紧凑型设计和高分辨率性能
用于实现小物体的 360°侧视图成像

适配多种工作距离
可用于检测药物容器，塑料盖，预成型件
瓶颈，螺丝和其他螺纹物体等组件
可测量4.5mm（外壁）的小体积物体

产品视频

基本参数

芯片尺寸	1/3”	最大像面尺寸	φ3.6
F.NO	6.0-16	工作距离（mm）	19-46.2
测量物直径（mm）	7.5、15、25	测量高度（mm）	4.6、10.9、19.54
镜头接口	C-Mount	镜头尺寸	φ136.9×97.05
重量（g)	764

产品推荐

360°外观检测箱

特殊的长宽比使其完美适用于细长的物体内置集成光源，有效减少物体表面反光可拍摄各种形状大小的物品，外形大小在Φ75mm X 高175mm内均可检测

360°成像系统 ( 外壁 )

适配多种工作距离可用于检测药物容器，塑料盖，预成型件瓶颈，螺丝和其他螺纹物体等组件可测量4.5mm（外壁）的小体积物体

360°成像系统 ( 外壁 )

适配多种工作距离可用于检测药物容器，塑料盖，预成型件瓶颈，螺丝和其他螺纹物体等组件可测量4.5mm（外壁）的小体积物体

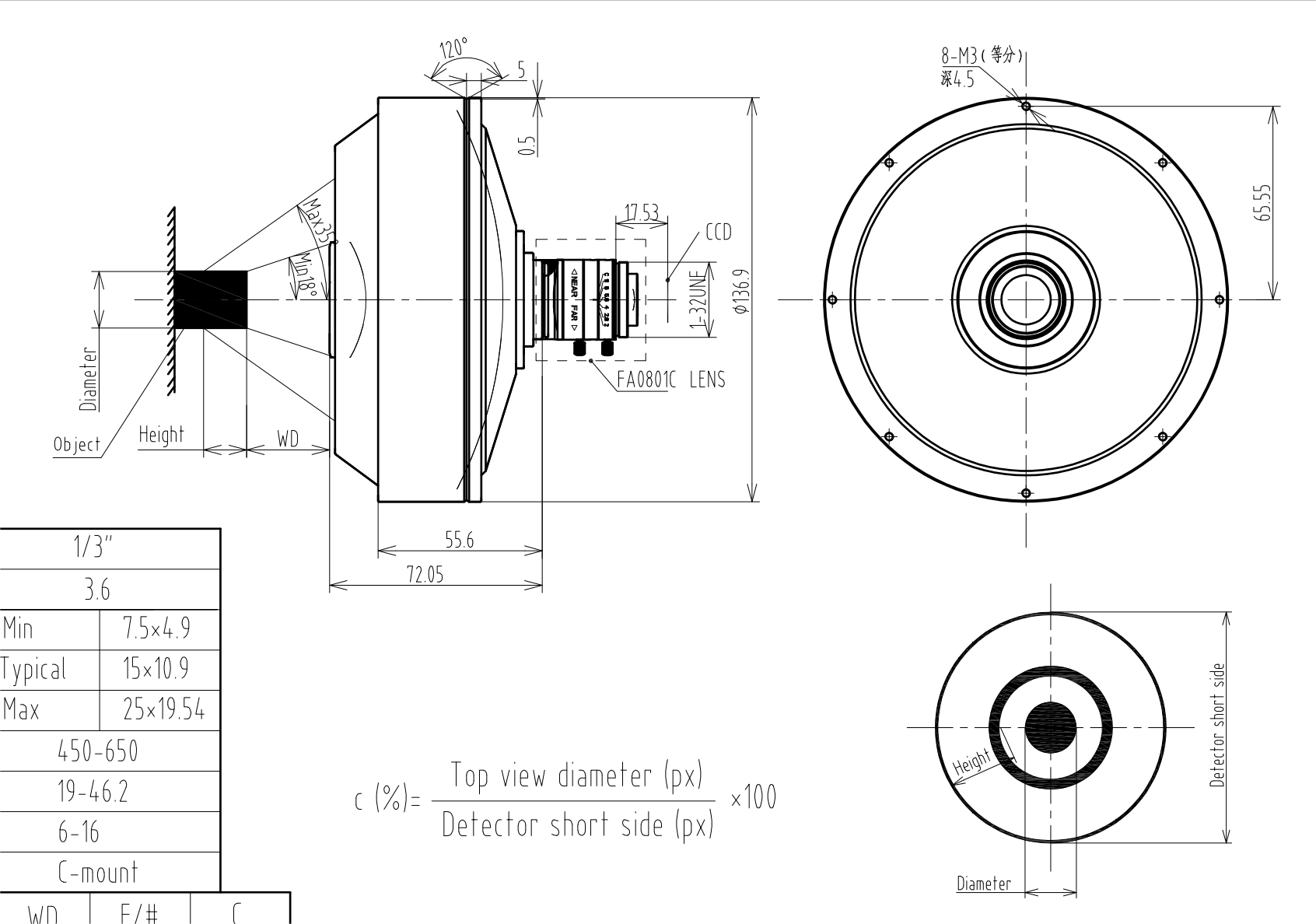

结构图

相关应用

瓶盖检测

线圈外壁检测

药瓶外壁检测

环外测字符检测
