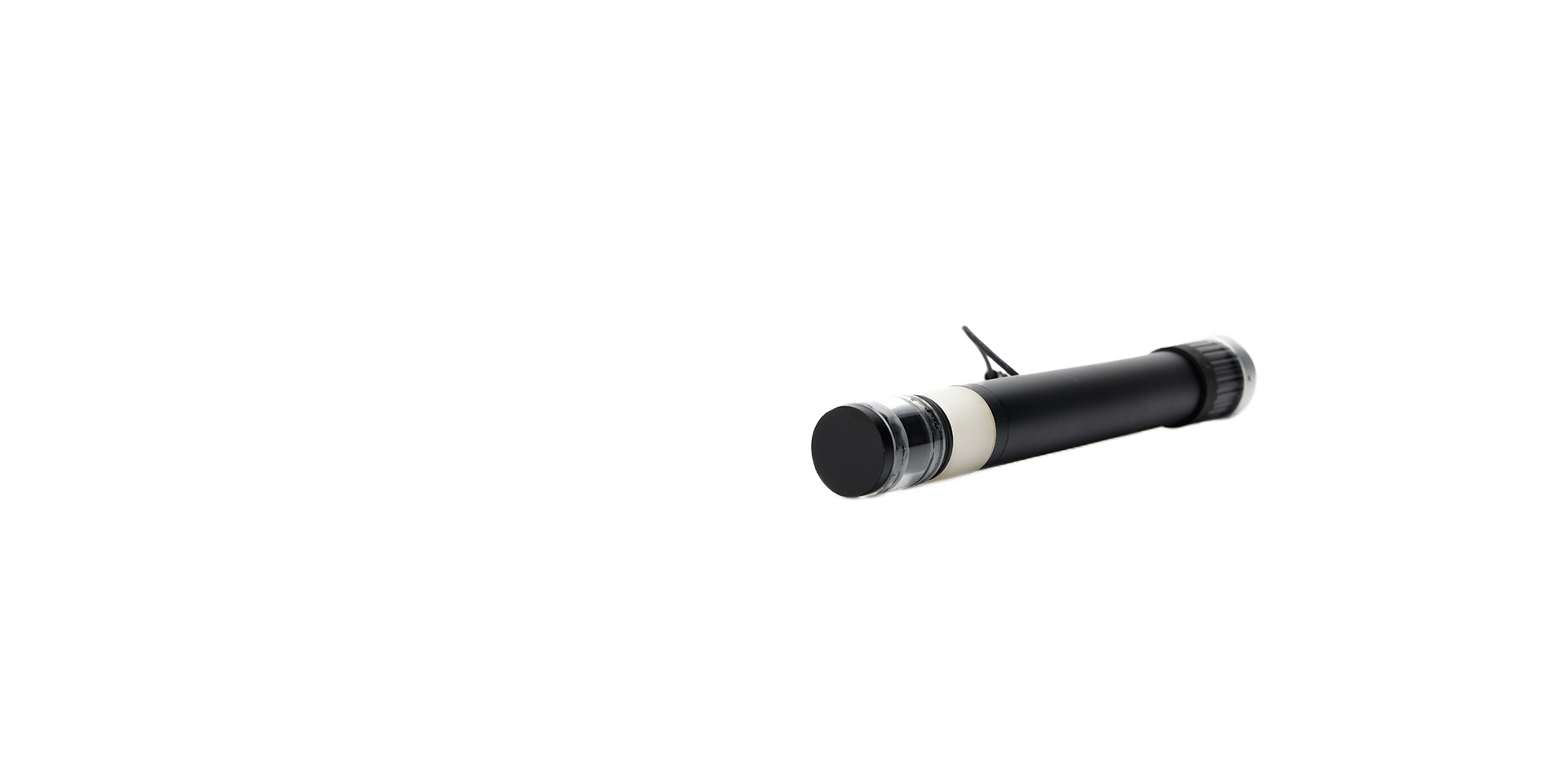

RF3651B
360°成像系统 ( 内壁 )
360°IMAGING SYSTEM(INNER SURFACE)
凸显被检测物体微小的缺陷
高分辨率及紧凑型设计
"凸显被检测物体微小的缺陷
高分辨率及紧凑型设计

实现非常广的视角下微小的缺陷检测
适用于带孔洞物体的内壁检测
如发动机零件、容器、管子等超大景深
大视场角下可检测 5mm直径的小物体
Email 申请报价 去购买
基本参数
芯片尺寸 1/3” 最大像面尺寸 φ3.6
F.NO 14 工作距离（mm） 12.5-50
测量物直径（mm） 25、65、100 测量高度（mm） 12.4、36.8、58.2
镜头接口 C-Mount 镜头尺寸 φ28×194.174
光源 内置光源 FOV 62°
产品推荐
360°外观检测箱

特殊的长宽比使其完美适用于细长的物体 内置集成光源，有效减少物体表面反光 可拍摄各种形状大小的物品，外形大小在Φ75mm X 高175mm内均可检测

360°成像系统 ( 外壁 )

适配多种工作距离 可用于检测药物容器，塑料盖，预成型件 瓶颈，螺丝和其他螺纹物体等组件 可测量4.5mm（外壁）的小体积物体

360°成像系统 ( 外壁 )

适配多种工作距离 可用于检测药物容器，塑料盖，预成型件 瓶颈，螺丝和其他螺纹物体等组件 可测量4.5mm（外壁）的小体积物体

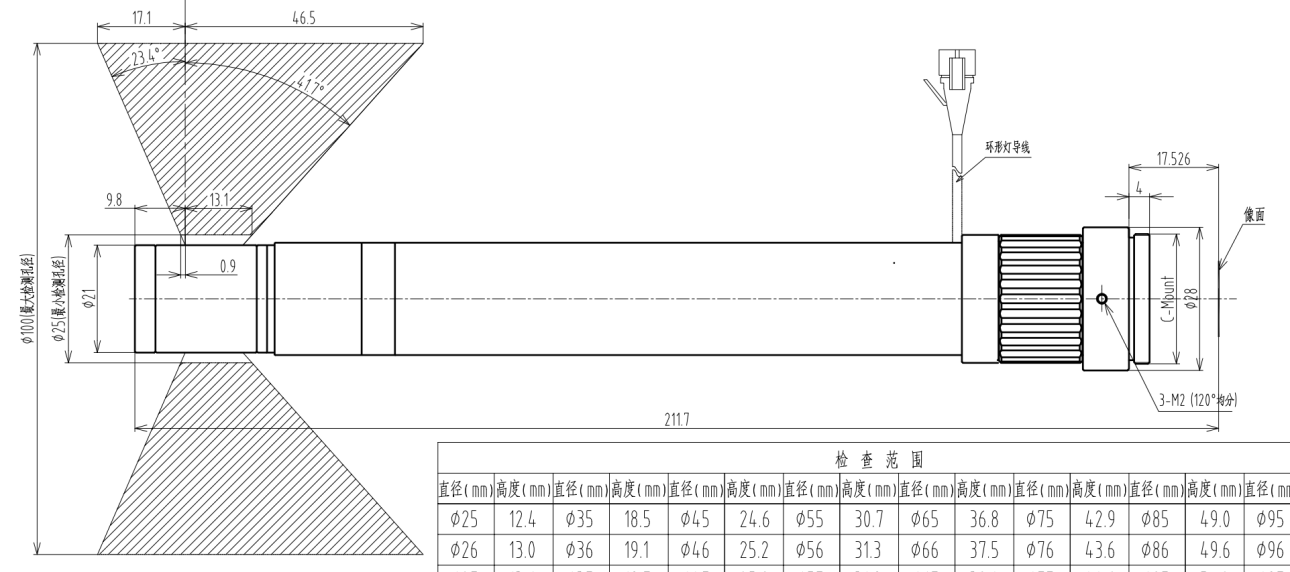

结构图
相关应用
瓶盖检测
螺纹检测
橡胶检测
陶瓷检测
