360检测镜头

RF27021A

概述
产品参数
产品图纸
相关应用

相关下载:

规格书

|

模型图

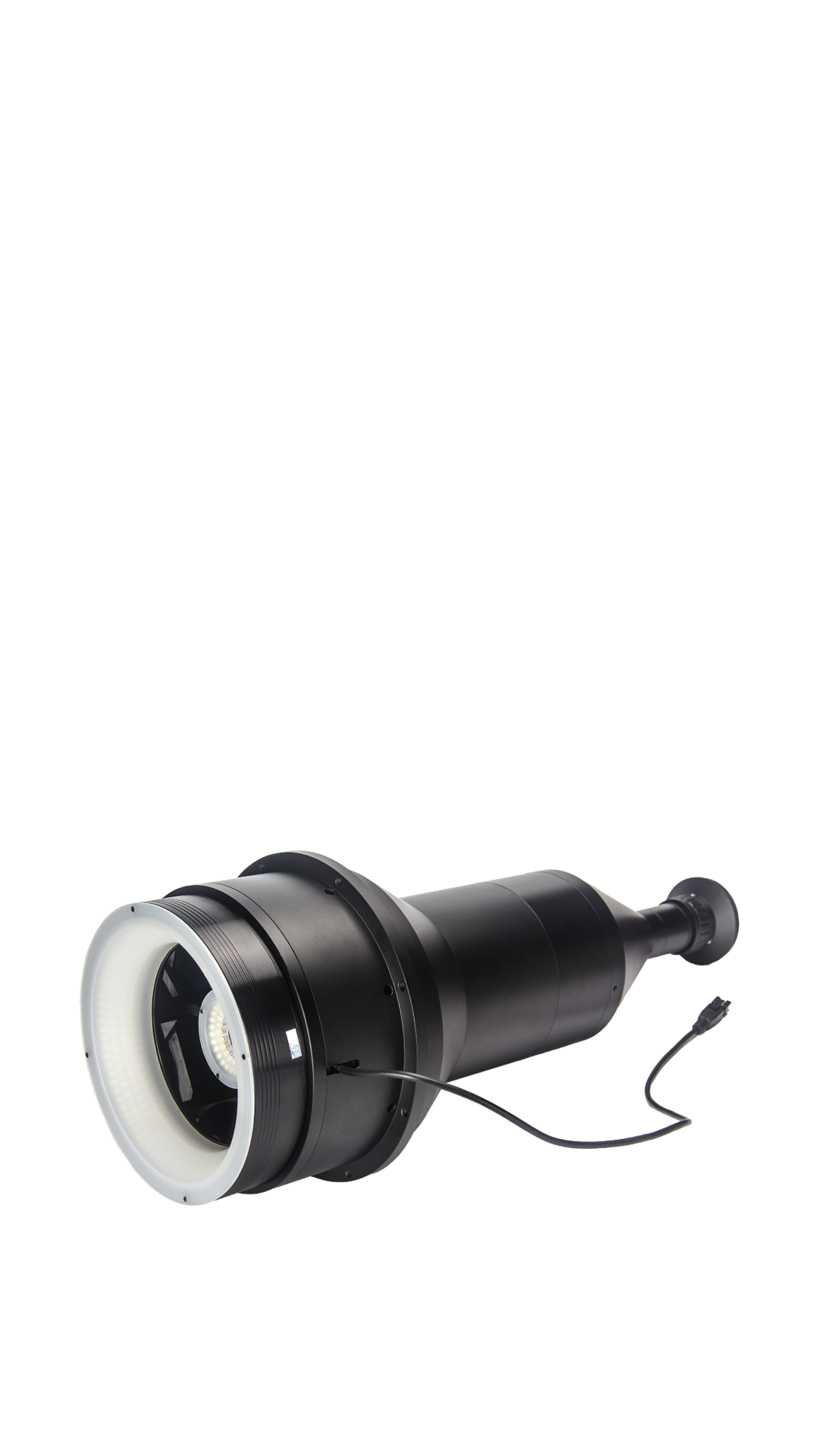

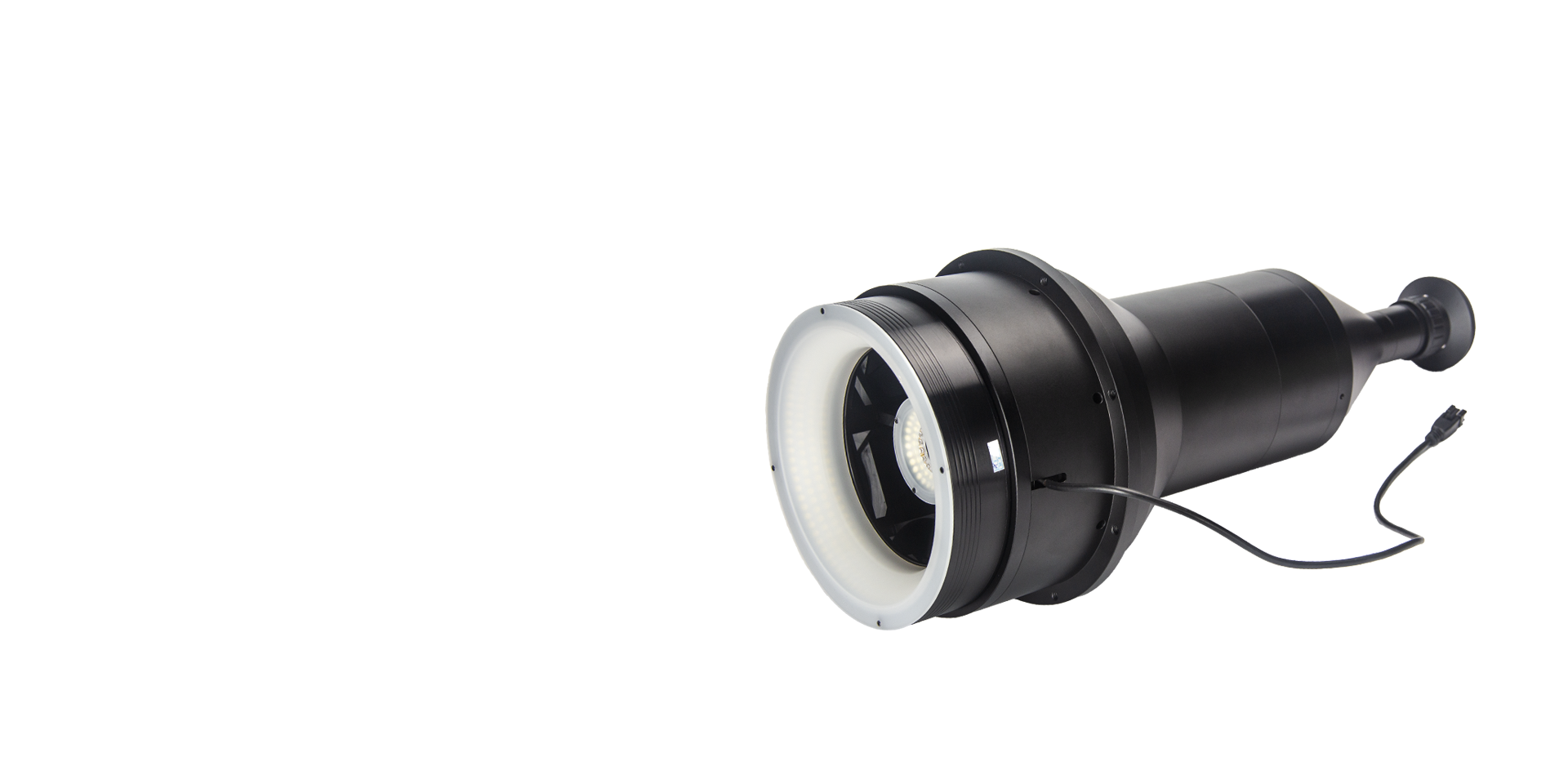

RF27021A

360°成像系统

360°IMAGING SYSTEM

360检测镜头，一台相机拍摄即可同时获得物体内表面和外表面图像
拍摄物体内外壁，无需架设多台相机

360检测镜头，45°宽视角成像，可拍摄物体侧面八种不同角度的图像
高分辨率，高通光量
适用于螺丝、密封圈、预成型件等物体内外壁检测

去购买

基本参数

芯片尺寸	全画幅	最大像面尺寸	φ17.6
F.NO	6.8	工作距离（mm）	10-78
测量物直径（mm）	8、40、65	测量高度（mm）	5、31、21
镜头接口	M58×P0.75	法兰距离（mm）	11.48

产品推荐

360°外观检测箱

特殊的长宽比使其完美适用于细长的物体内置集成光源，有效减少物体表面反光可拍摄各种形状大小的物品，外形大小在Φ75mm X 高175mm内均可检测

360°成像系统 ( 外壁 )

适配多种工作距离可用于检测药物容器，塑料盖，预成型件瓶颈，螺丝和其他螺纹物体等组件可测量4.5mm（外壁）的小体积物体

360°成像系统 ( 外壁 )

适配多种工作距离可用于检测药物容器，塑料盖，预成型件瓶颈，螺丝和其他螺纹物体等组件可测量4.5mm（外壁）的小体积物体

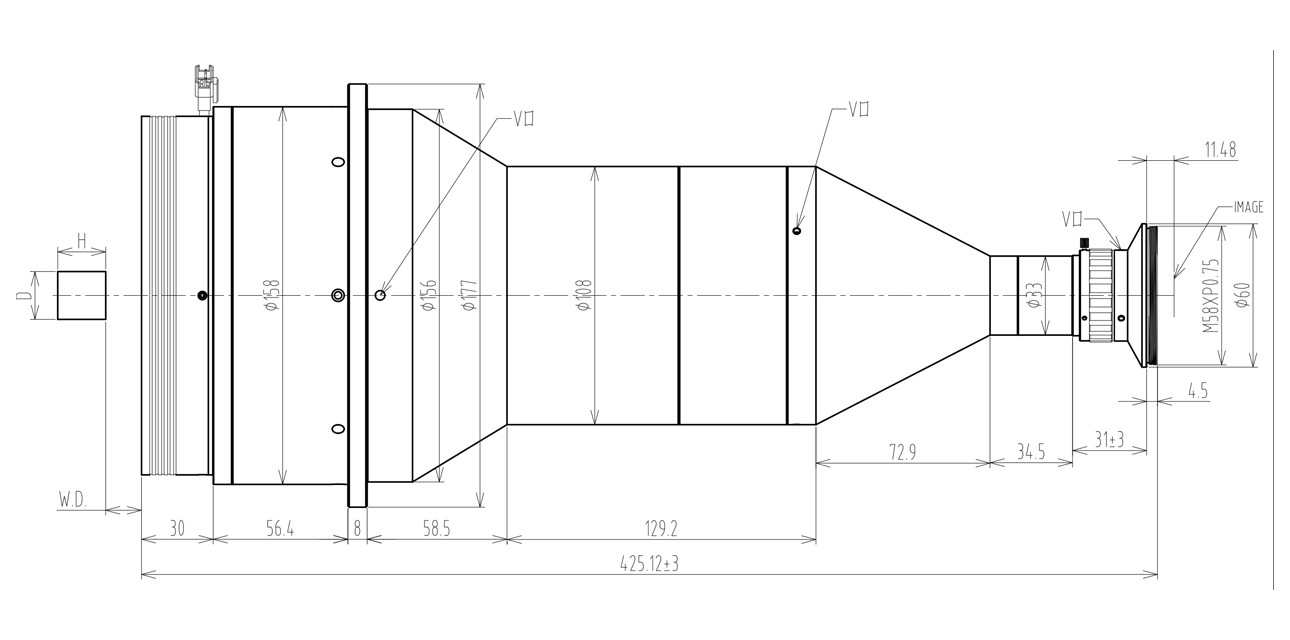

结构图

相关应用

瓶盖检测

金属检测

螺纹检测

橡胶检测
