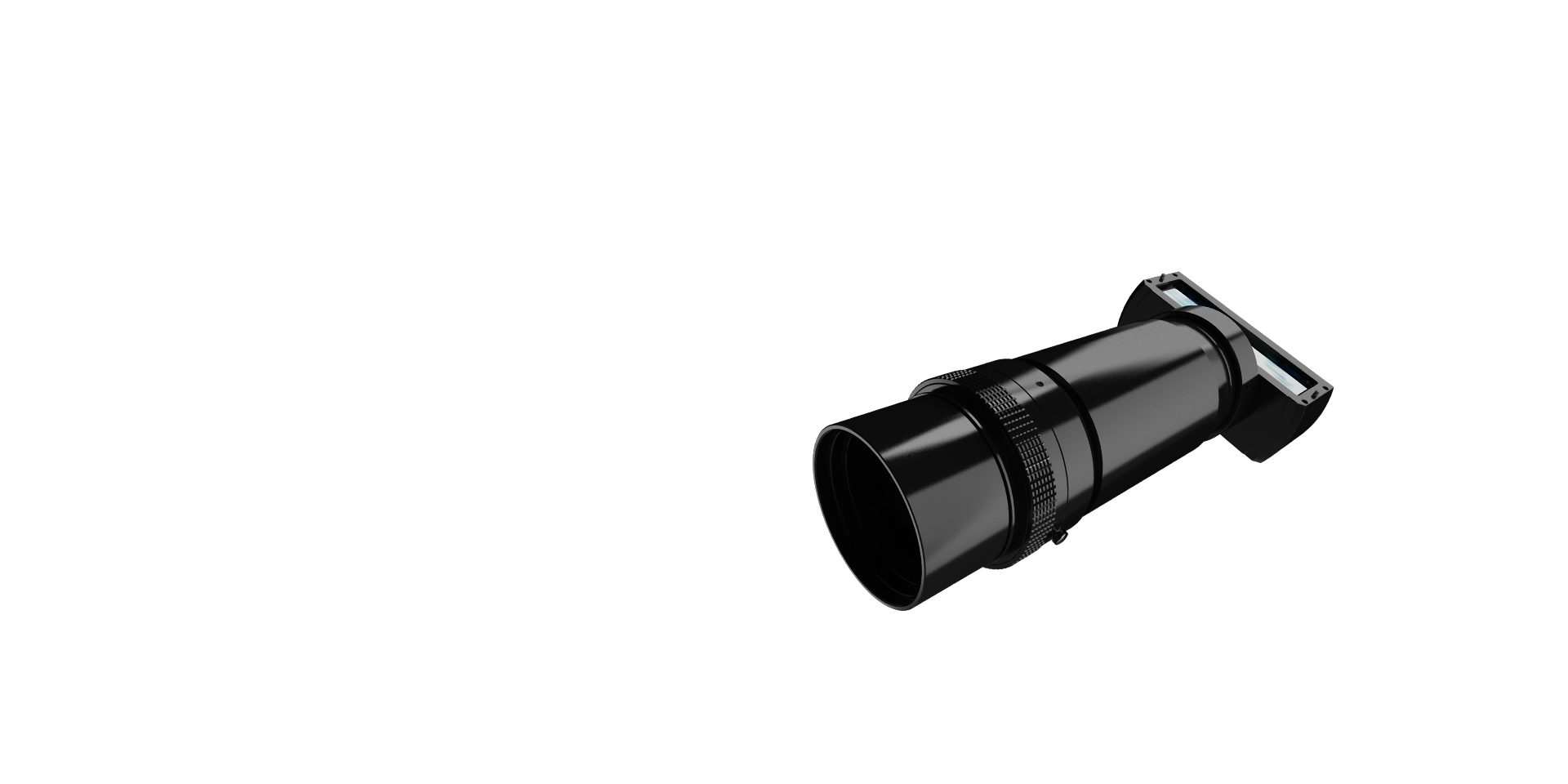

LS1613L-P01
116mm 1.33X同轴照明
COAXIAL ILLUMINATION LINE SCAN LENS
为同轴照明光源系统设计
消除了使用分光凌镜引起的分辨率下降
达到高分辨率，高对比度的检测要求
16K/5µ兼容16K/3.5µ和12K/5µ线扫相机
附带30*80mm分光凌镜
光学畸变小于 0.001%
大通光量设计可达F4.3
Email 申请报价 去购买
基本参数
焦距（mm） 116 F.NO 4.3-16
TV畸变 0.001% 倍率范围（x） 1.2-1.43
标准倍率（x） 1.33 工作距离（mm） 71.54
共轭距离（mm） 579.35 法兰距离（mm） 327.28
中心解像 200lp/mm
