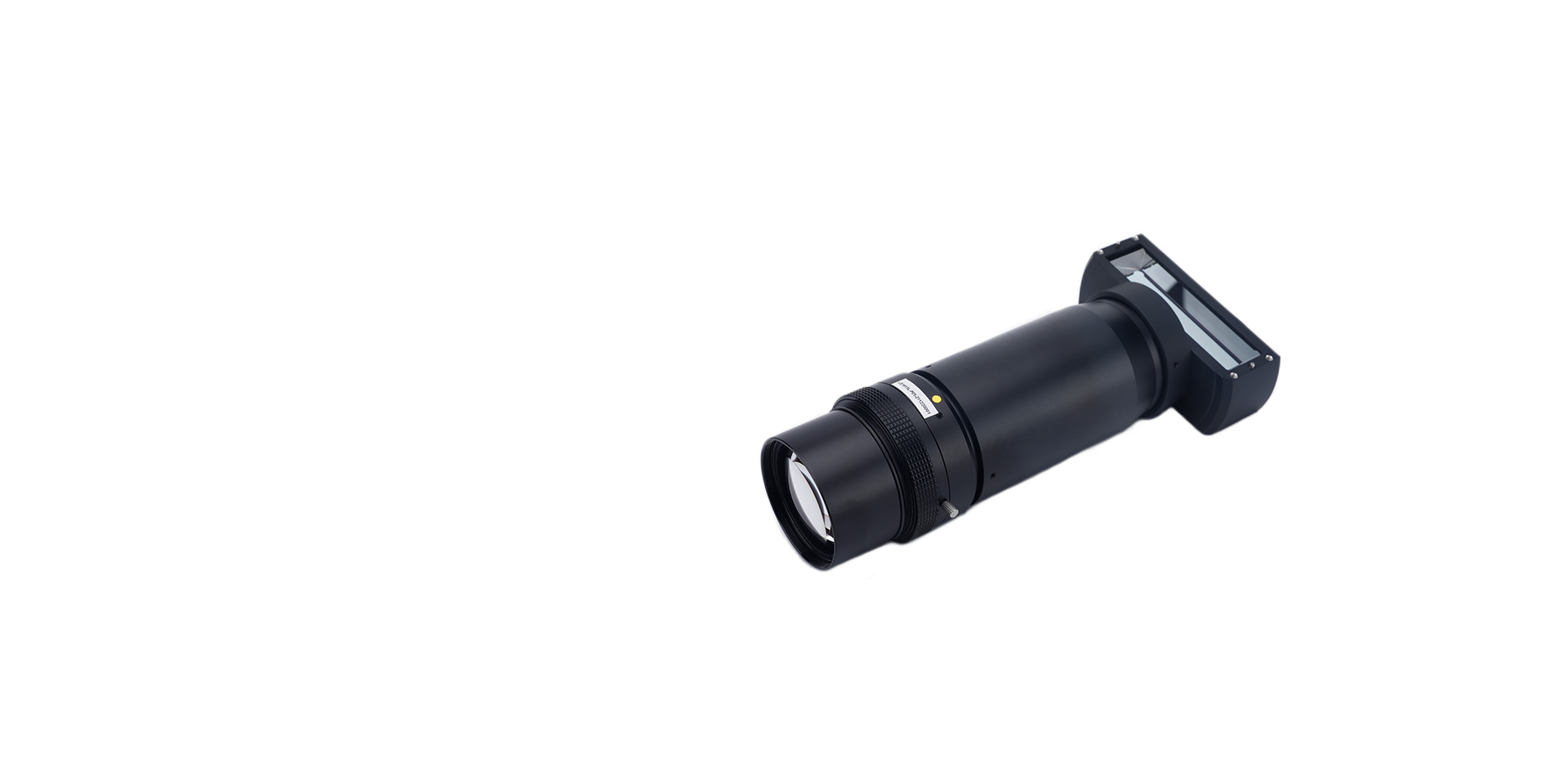

LS1615L-P01
145mm 1.5X同轴照明
COAXIAL ILLUMINATION LINE SCAN LENS
为同轴照明光源系统设计
消除了使用分光凌镜引起的分辨率下降
达到高分辨率，高对比度的检测要求
16K/5µ兼容16K/3.5µ和12K/5µ线扫相机
附带30*80mm分光凌镜
光学畸变小于 0.001%
大通光量设计可达F4.3
Email 申请报价 去购买
基本参数
焦距（mm） 145 F.NO 4.3-16
TV畸变 0.001% 倍率范围（x） 1.4-1.6
标准倍率（x） 1.5 工作距离（mm） 58.8
共轭距离（mm） 592.1 法兰距离（mm） 351.96
镜头接口 V-Mount（φ56） 中心解像 200lp/mm
产品推荐
20mm 4K7μ M42口

标准焦段及倍率可供选择 系列倍率覆盖 0.02X-0.33X V-Mount，灵活适配不同接口相机 适用于印刷包装检测

25mm 4K7μ M42口

系列倍率覆盖 0.02X-0.33X V-Mount，灵活适配不同接口相机 适用于印刷包装检测

29mm 4K7μ V口

系列倍率覆盖 0.02X-0.33X V-Mount，灵活适配不同接口相机 适用于印刷包装检测

结构图
