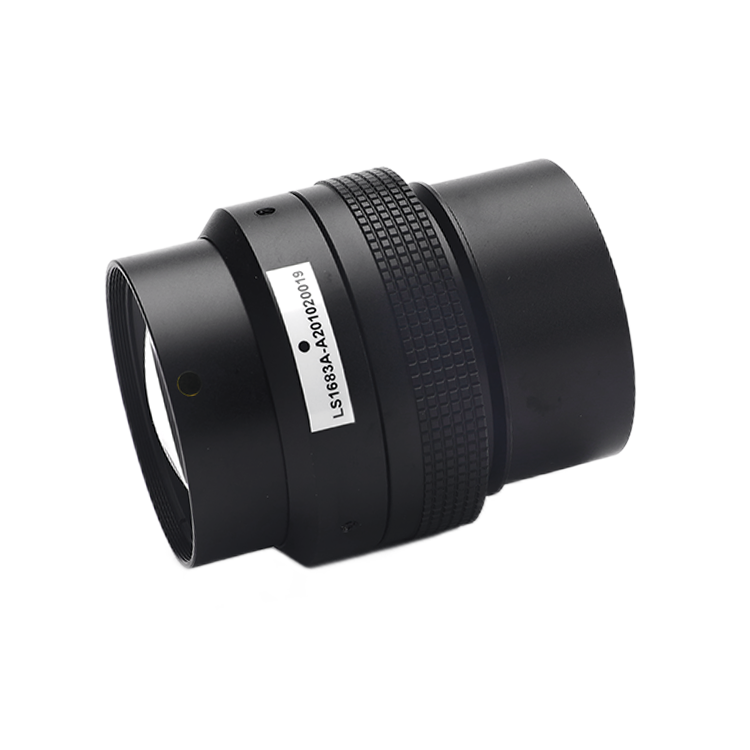

LS1683A
0.75-0.86X 16K5μ V口
16K5μ LINE SCAN LENS
为 16K5μ 超大型靶面线扫相机而定制
镜头分辨率可达到 160lp/mm
为相机提供更高的对比度
像面尺寸可达 82mm，兼容 16K3.5μ/12K5μ 相机
光学畸变小于0.008%
标准放大倍率覆盖 0.75X-0.86X
Email 申请报价 去购买
基本参数
焦距（mm） 116 F.NO 3.8-16
TV畸变 0.008% 倍率范围（x） 0.75-0.86
标准倍率（x） 0.8387 工作距离（mm） 204.1
共轭距离（mm） 437.1 法兰距离（mm） 189.5
镜头接口 V-Mount（φ49） 滤镜螺纹 M45×P0.5
中心解像 200lp/mm 周边解像 160lp/mm
尺寸 φ55.7
产品推荐
20mm 4K7μ M42口

标准焦段及倍率可供选择 系列倍率覆盖 0.02X-0.33X V-Mount，灵活适配不同接口相机 适用于印刷包装检测

25mm 4K7μ M42口

系列倍率覆盖 0.02X-0.33X V-Mount，灵活适配不同接口相机 适用于印刷包装检测

29mm 4K7μ V口

系列倍率覆盖 0.02X-0.33X V-Mount，灵活适配不同接口相机 适用于印刷包装检测

结构图
