116mm 1X同轴照明

LS1610L-P02

概述
产品参数
产品图纸
相关应用

相关下载:

规格书

|

模型图

LS1610L-P02

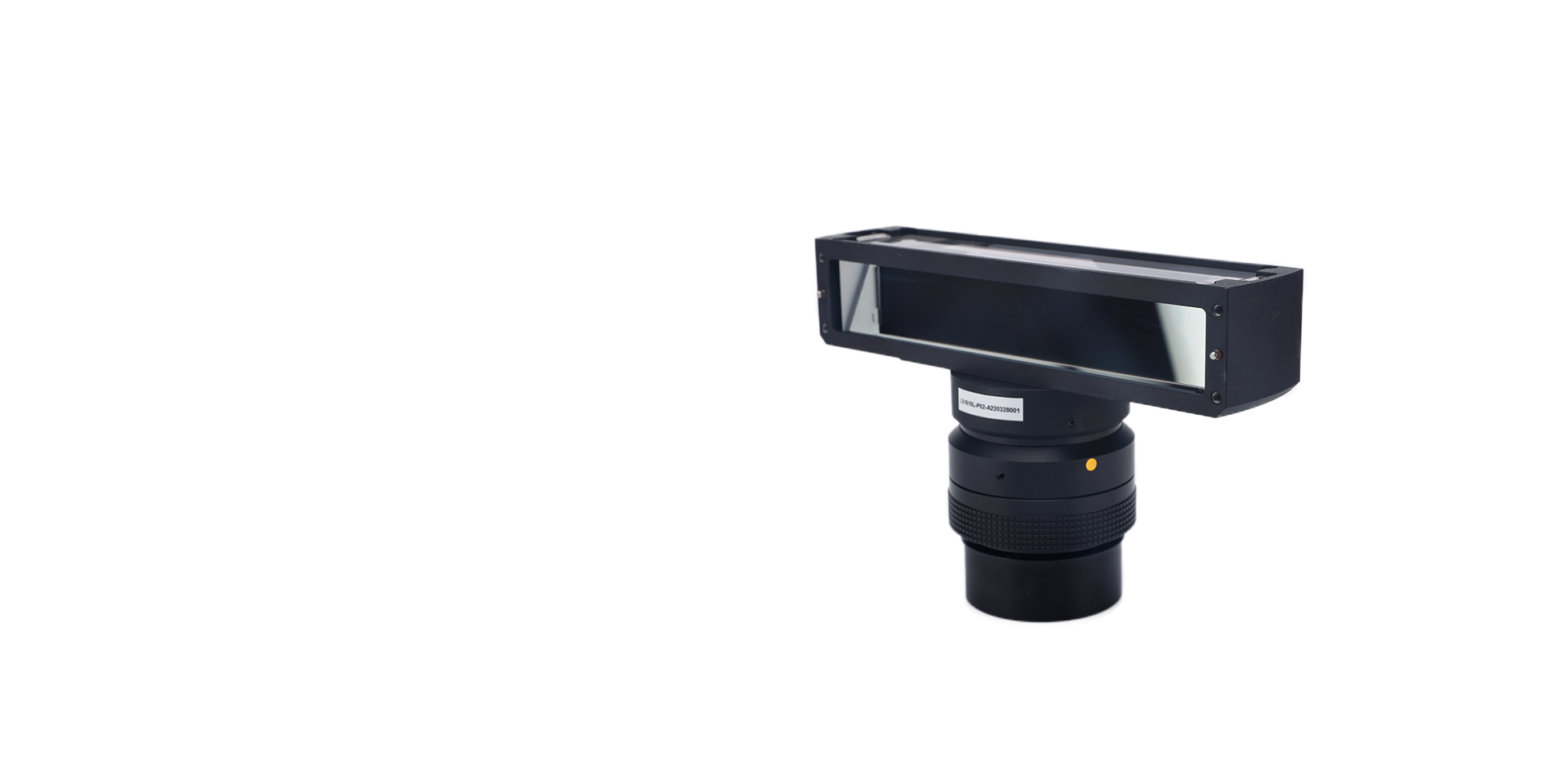

116mm 1X同轴照明

COAXIAL ILLUMINATION LINE SCAN LENS

为同轴照明光源系统设计
消除了使用分光凌镜引起的分辨率下降

达到高分辨率，高对比度的检测要求
16K/5µ兼容16K/3.5µ和12K/5µ线扫相机
附带30*80mm分光凌镜
光学畸变小于 0.0005%
大通光量设计可达F3.8

去购买

基本参数

焦距（mm）	116	F.NO	3.8-16
TV畸变	0.0005%	倍率范围（x）	0.9-1.2
标准倍率（x）	1	工作距离（mm）	115
共轭距离（mm）	449.53	法兰距离（mm）	212.09
镜头接口	V-Mount（φ49）	中心解像	200lp/mm
周边解像	125lp/mm
