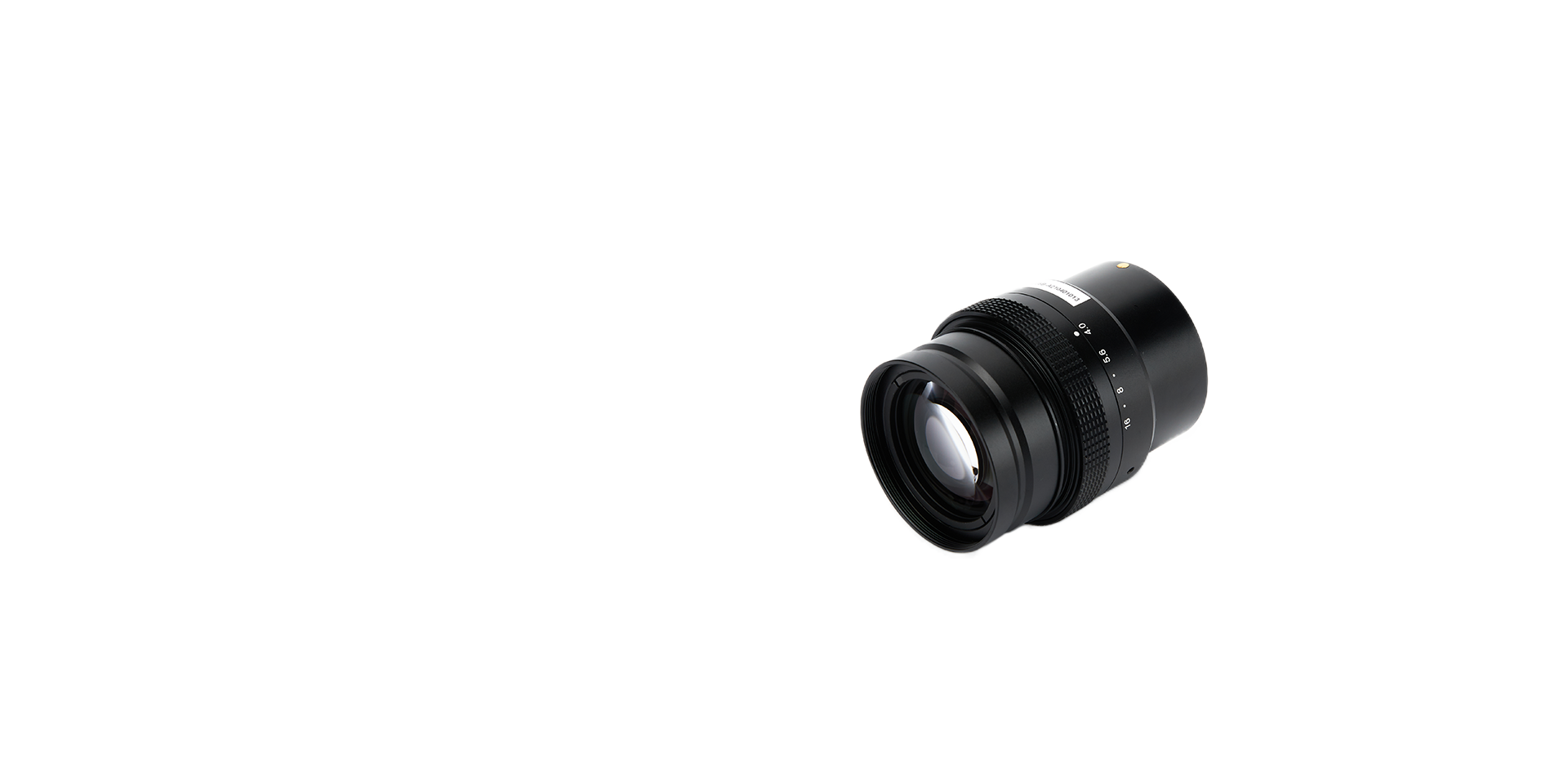

LS1620B

1.7-2.4X 16K5μ V口高倍镜头

16K5μ LINE SCAN LENS

该高倍镜头为16K5μ 超大型靶面线扫相机而定制

镜头分辨率可达到 160lp/mm
为相机提供更高的对比度
像面尺寸可达 84mm，兼容 16K3.5μ/12K5μ 相机
光学畸变小于 0.002%
高倍镜头，标准放大倍率覆盖 1.7X-2.4X

去购买

基本参数

焦距（mm）	120	F.NO	4.0-16
TV畸变	0.002%	倍率范围（x）	1.7-2.4
标准倍率（x）	2	工作距离（mm）	166.35
共轭距离（mm）	636.99	法兰距离（mm）	424.31
镜头接口	V-Mount（φ56）	滤镜螺纹	M52×P0.75
中心解像	200lp/mm	周边解像	125lp/mm
尺寸	φ61.1	重量（g)	485
