高倍镜头

LS1630A

概述
产品参数
产品图纸
相关应用

相关下载:

规格书

|

模型图

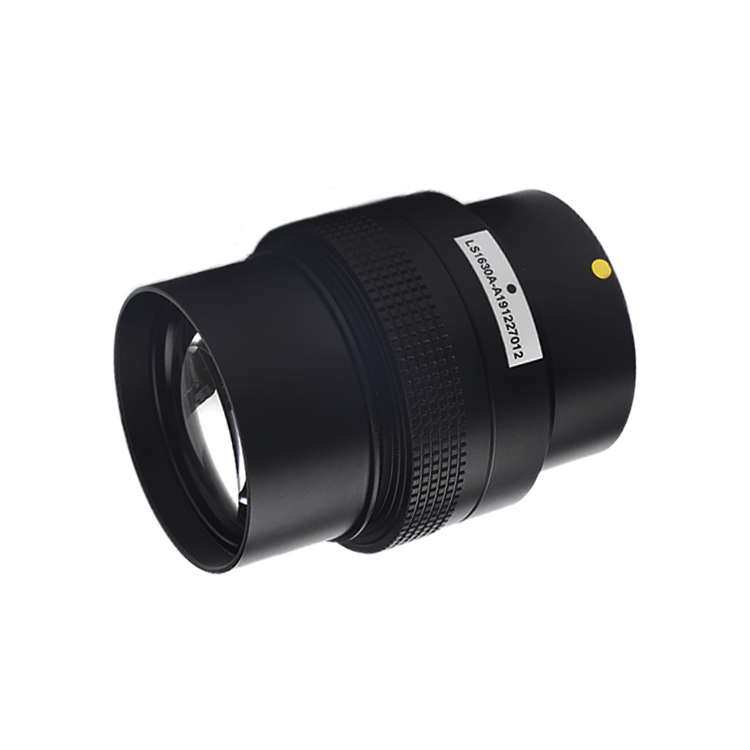

LS1630A

2.5-4.5X 16K5μ V口高倍镜头

16K5μ LINE SCAN LENS

该高倍镜头为16K5μ 超大型靶面线扫相机而定制

镜头分辨率可达到 160lp/mm
为相机提供更高的对比度
像面尺寸可达 84mm，兼容 16K3.5μ/12K5μ 相机
光学畸变小于 0.001%
高倍镜头，标准放大倍率覆盖 2.5X-4.5X

去购买

基本参数

焦距（mm）	116	F.NO	3.8-16
TV畸变	0.001%	倍率范围（x）	2.5-4.5
标准倍率（x）	3	工作距离（mm）	111.4
共轭距离（mm）	591.3	法兰距离（mm）	433.9
镜头接口	V-Mount（φ49）	滤镜螺纹	M45×P0.5
中心解像	200lp/mm	周边解像	160lp/mm
尺寸	φ55.7

产品推荐

20mm 4K7μ M42口

标准焦段及倍率可供选择系列倍率覆盖 0.02X-0.33X V-Mount，灵活适配不同接口相机适用于印刷包装检测

25mm 4K7μ M42口

系列倍率覆盖 0.02X-0.33X V-Mount，灵活适配不同接口相机适用于印刷包装检测

29mm 4K7μ V口

系列倍率覆盖 0.02X-0.33X V-Mount，灵活适配不同接口相机适用于印刷包装检测

结构图
