LS1620A 16K5μ线扫镜头-长步道

LS1620A

概述
产品参数
产品图纸
相关应用

相关下载:

规格书

|

模型图

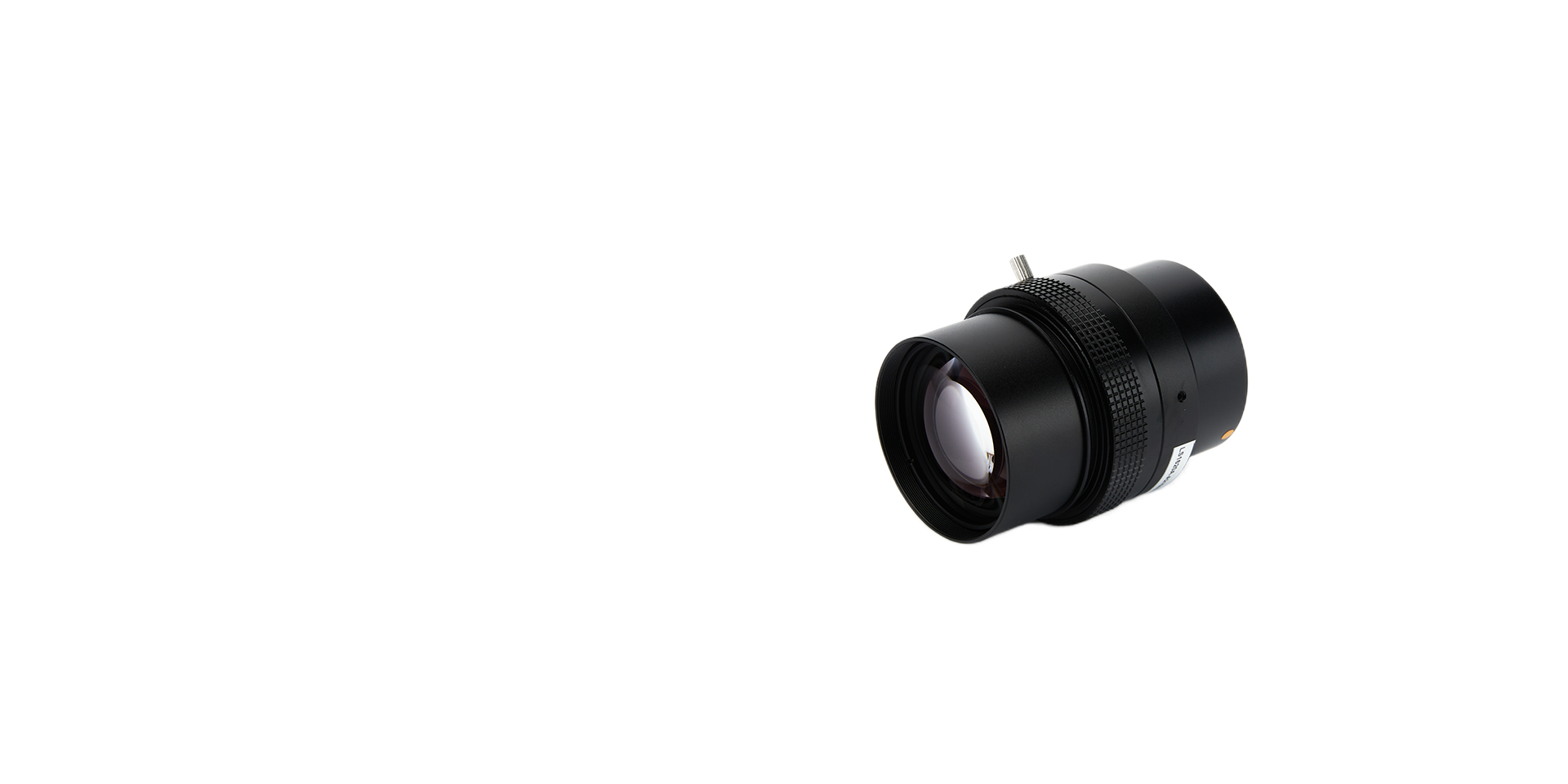

LS1620A

1.75-2.25X 16K5μ V口

16K5μ LINE SCAN LENS

为 16K5μ 超大型靶面线扫相机而定制

镜头分辨率可达到 160lp/mm
为相机提供更高的对比度
像面尺寸可达 84mm，兼容 16K3.5μ/12K5μ 相机
光学畸变小于 0.0008%
标准放大倍率覆盖 1.75X-2.25

去购买

基本参数

焦距（mm）	116	F.NO	3.8-16
TV畸变	0.0008%	倍率范围（x）	1.75-2.25
标准倍率（x）	2	工作距离（mm）	127.2
共轭距离（mm）	496	法兰距离（mm）	322.8
镜头接口	V-Mount（φ49）	滤镜螺纹	M45×P0.5
中心解像	200lp/mm	周边解像	160lp/mm
尺寸	φ55.7
