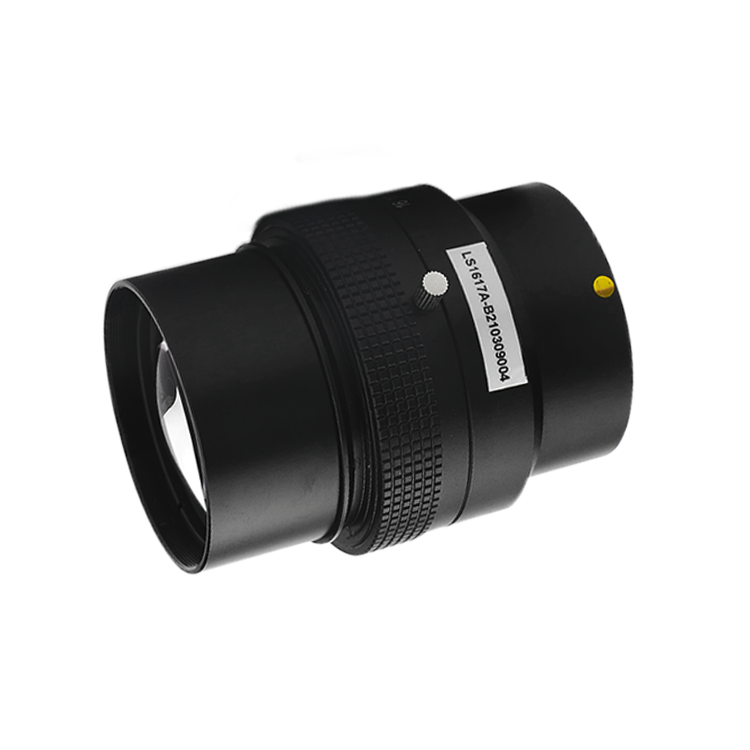

LS1617A
1.65-1.73X 16K5μ V口
16K5μ LINE SCAN LENS
专为 16K5μ 超大型靶面线扫相机而开发
镜头分辨率可达到 160lp/mm
为相机提供更高的对比度
最大像面可达 84mm，兼容 16K3.5μ/12K5μ 相机
光学畸变小于 0.05%
标准放大倍率覆盖 1.65X-1.73X
Email 申请报价 去购买
基本参数
焦距（mm） 116 F.NO 3.8-16
TV畸变 0.05% 倍率范围（x） 1.65-1.73
标准倍率（x） 1.7 工作距离（mm） 137.8
共轭距离（mm） 470 法兰距离（mm） 286.1
镜头接口 V-Mount（φ49） 滤镜螺纹 M45×P0.5
中心解像 200lp/mm 周边解像 160lp/mm
尺寸 φ55.7 重量（g) 330
