自动对焦双远心镜头

TC1105M

概述
产品参数
产品图纸
相关应用

相关下载:

规格书

|

模型图

TC1105M

自动对焦双远心镜头

超景深22mm
实现镜头内部快速精准对焦

适用于外形缺陷检测、尺寸测量、孔位测量、MARK点定位等

产品视频

基本参数

芯片尺寸	1.1”	F.NO	5.6-22
工作距离（mm）	108.4±8	镜头接口	C-Mount
照明类型	非同轴	放大倍率（X）	0.5
数值孔径	0.045	远心度	0.03°
TTL（mm）	196.2	相对照度	﹥90%
通讯方式	RS232/TTL	转速范围	0-400RPM
运动精度	±0.02°	响应时间	＜1ms
控制器	内置控制器

产品推荐

360°外观检测箱

特殊的长宽比使其完美适用于细长的物体内置集成光源，有效减少物体表面反光可拍摄各种形状大小的物品，外形大小在Φ75mm X 高175mm内均可检测

360°成像系统 ( 外壁 )

适配多种工作距离可用于检测药物容器，塑料盖，预成型件瓶颈，螺丝和其他螺纹物体等组件可测量4.5mm（外壁）的小体积物体

360°成像系统 ( 外壁 )

适配多种工作距离可用于检测药物容器，塑料盖，预成型件瓶颈，螺丝和其他螺纹物体等组件可测量4.5mm（外壁）的小体积物体

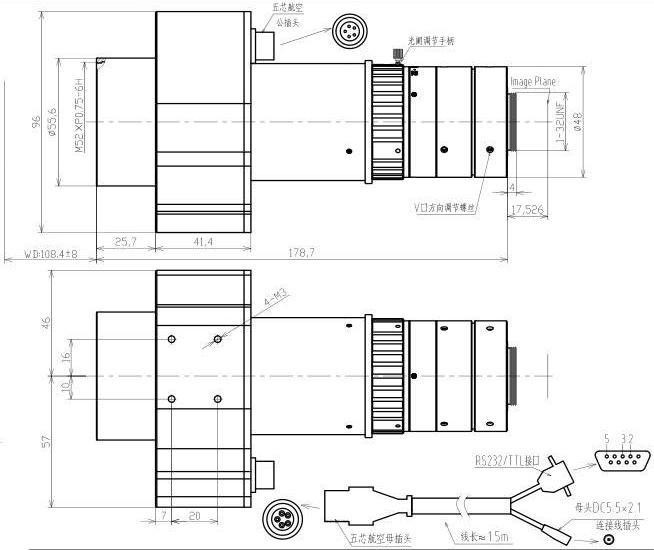

结构图

相关应用

液晶、半导体、其他

Liquid crystal, semiconductor, others

位置 / 倾斜

电子设备

Electronic equipment

几何测量

电子零件

Electronic parts

位置 / 倾斜

汽车

Automobile
