变倍镜头

TC6552B

概述
产品参数

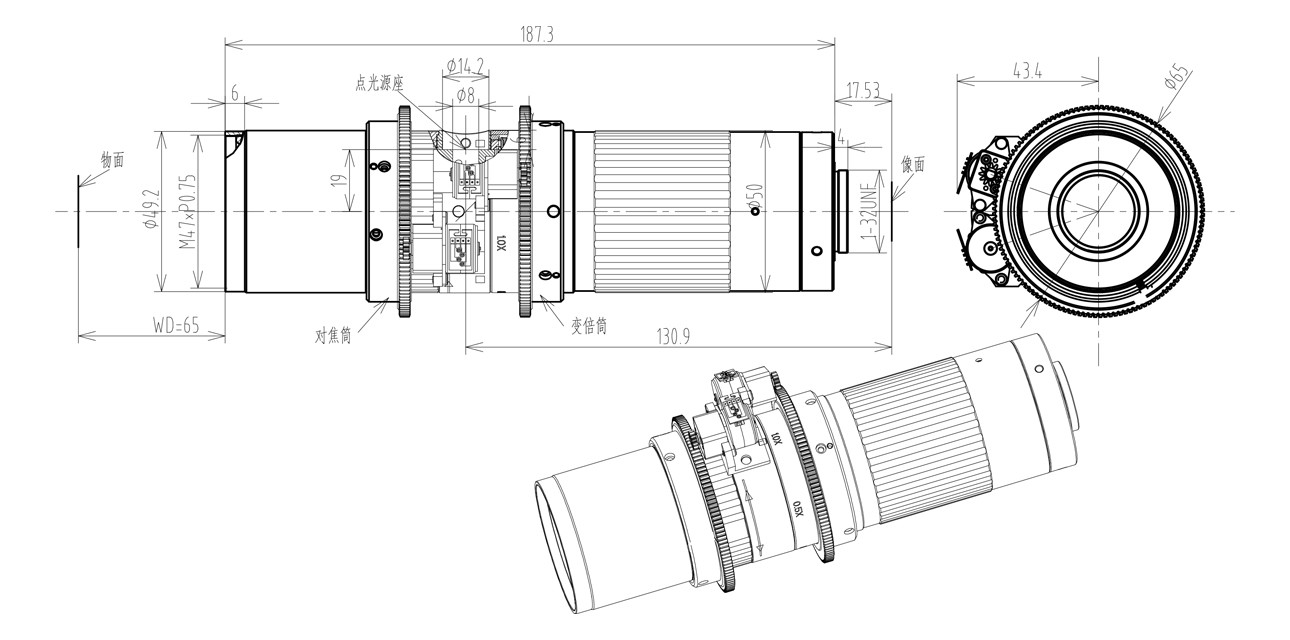

产品图纸
相关应用

相关下载:

规格书

|

模型图

TC6552B

变倍远心镜头

VARI-MAGNIFICATION TELECENTRIC LENS

该变倍镜头采用双远心光路设计，全倍率范围内远心度≤ 0.05°

该变倍镜头无需改变工作距离，0.5X-2.0X 实现连续变倍
可支持电动马达调节
广泛应用于电子、半导体等高精度行业

去购买

基本参数

芯片尺寸	2/3”	工作距离（mm）	65
镜头接口	C-Mount	镜头尺寸	φ68×187.3
TV畸变	0.05%	照明类型	0.5X-2X
放大倍率（X）	0.5-2	数值孔径	0.04
远心度	0.05°	物方分辨率	8um
TTL（mm）	204.82	对焦方式	电动
