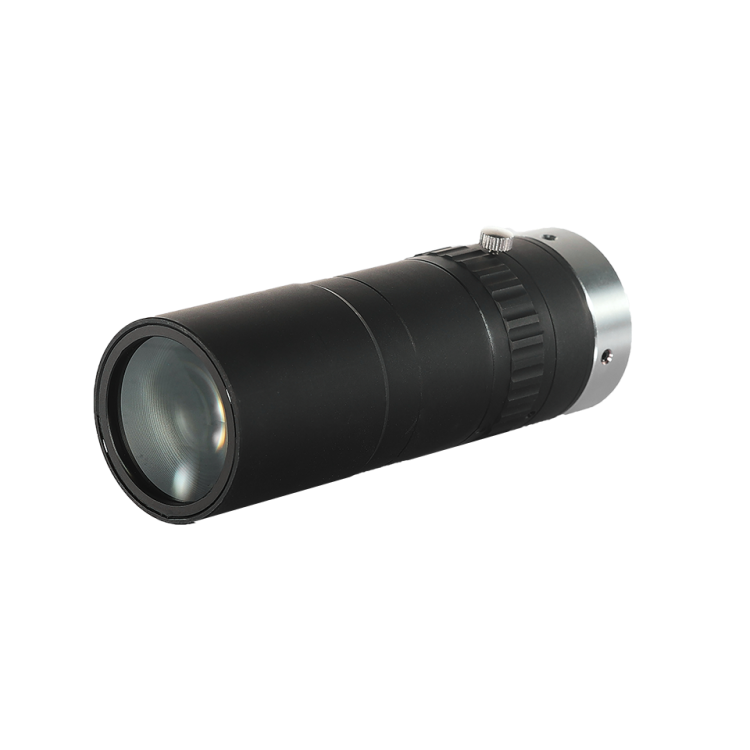

1.1”1X 65mm 非同轴远心镜头

MH65101B

概述
产品参数
产品图纸
相关应用

相关下载:

规格书

|

模型图

MH65101B

1.1”1X 65mm 非同轴

65mm 1.1”STANDARD TELECENTRIC LENS

高远心度、低畸变、高性价比

高分辨率可支持 5MP 2/3""、1”和1.1” 相机
采用双远心（物方、像方）设计
专有识别集成电路、玻璃、液晶板等特征，
以便于进行自动化的高速作业

申请报价

基本参数

照明类型	非同轴	芯片尺寸	1.1”
放大倍率（X）	1	远心度	<0.05°
TV畸变	<0.03%	物方分辨率（um）	4.66
TTL（mm）	132.8	镜头接口	C-Mount
1.1"FOV(DxHxV)	17.6×14.1×7.7	数值孔径	0.072
工作距离（mm）	65	通光孔径 F.NO	6.8
景深（mm）	0.306

产品推荐

2/3”0.2X 65mm 同轴

高分辨率可支持 5MP 2/3" 相机采用双远心（物方、像方）设计专有识别集成电路、玻璃、液晶板等特征，以便于进行自动化的高速作业

2/3”0.2X 65mm 非同轴

高分辨率可支持 5MP 2/3" 相机采用双远心（物方、像方）设计专有识别集成电路、玻璃、液晶板等特征，以便于进行自动化的高速作业

2/3”0.3X 65mm 同轴

高分辨率可支持 5MP 2/3" 相机采用双远心（物方、像方）设计专有识别集成电路、玻璃、液晶板等特征，以便于进行自动化的高速作业

结构图

相关应用

玻璃电路板定位

镜头D切刻旋角度

电容器导线

活塞切屑附着
