LS1603B
0.29-0.38X 16K5μ V口
16K5μ LINE SCAN LENS
为 16K5μ 超大型靶面线扫相机而定制
镜头分辨率可达到 160lp/mm
为相机提供更高的对比度
像面尺寸可达 82mm，兼容 16K3.5μ/12K5μ 相机
光学畸变小于 0.005%
标准放大倍率覆盖 0.29X-0.38X
Email 申请报价 去购买
基本参数
焦距（mm） 120 F.NO 4.0-16
TV畸变 0.005% 倍率范围（x） 0.29-0.38
标准倍率（x） 0.33 工作距离（mm） 534.64
共轭距离（mm） 757.63 法兰距离（mm） 169.37
镜头接口 V-Mount（φ56） 滤镜螺纹 M52×P0.75
中心解像 200lp/mm 周边解像 125lp/mm
尺寸 φ61.1 重量（g) 485
产品推荐
20mm 4K7μ M42口

标准焦段及倍率可供选择
系列倍率覆盖 0.02X-0.33X
V-Mount，灵活适配不同接口相机
适用于印刷包装检测

25mm 4K7μ M42口

系列倍率覆盖 0.02X-0.33X
V-Mount，灵活适配不同接口相机
适用于印刷包装检测

29mm 4K7μ V口

系列倍率覆盖 0.02X-0.33X
V-Mount，灵活适配不同接口相机
适用于印刷包装检测

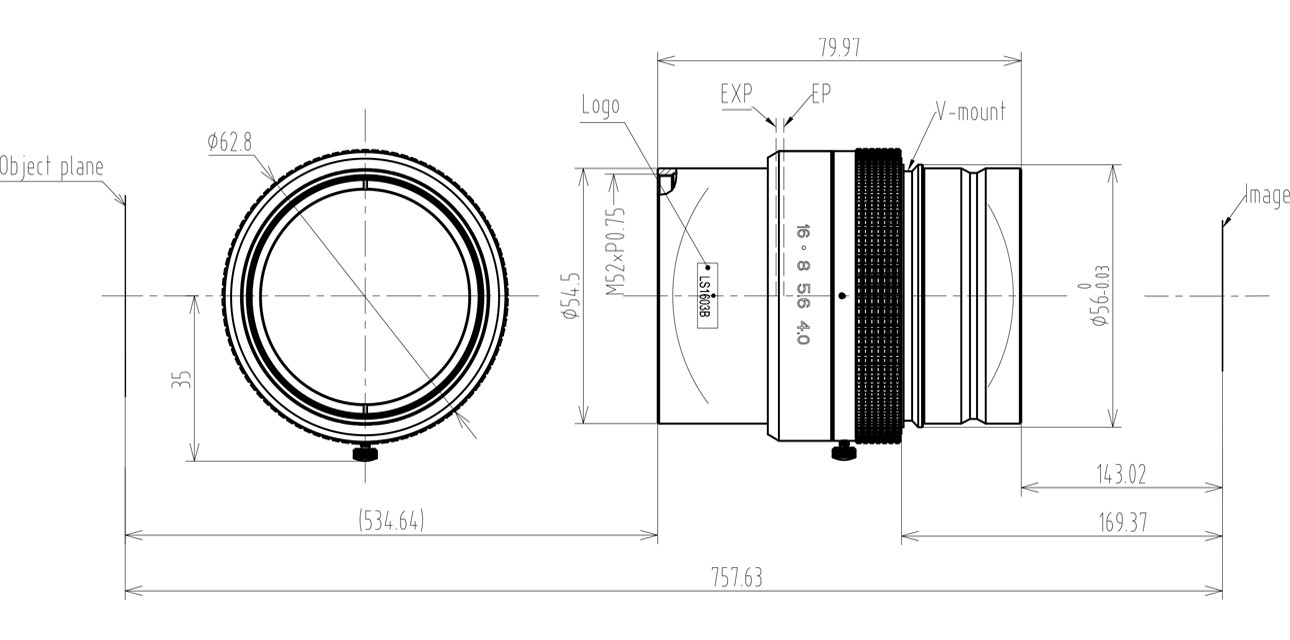

结构图
