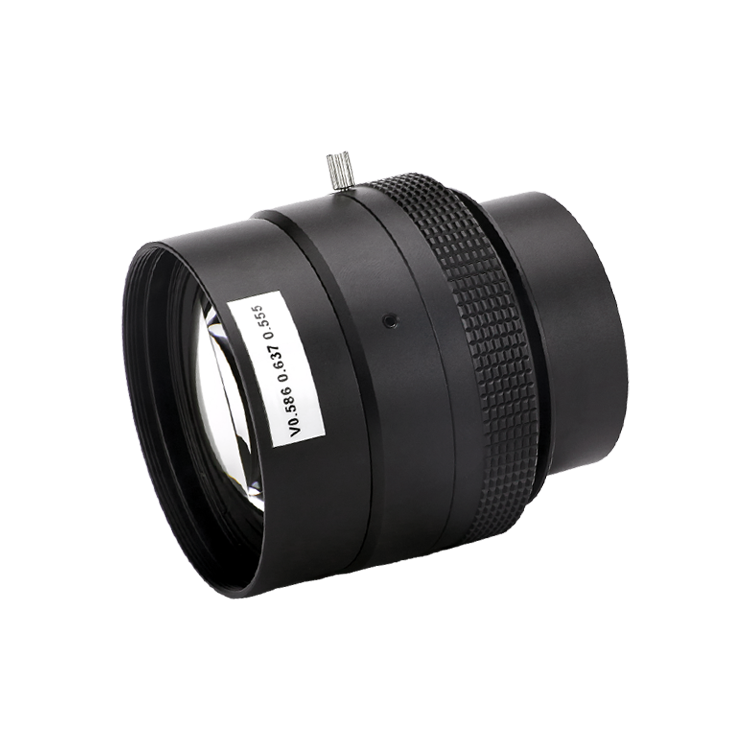

LS9001A

0.08-0.14X 16K3.5μ V口

16K3.5μ LINE SCAN LENS

为 16K3.5μ 超高精细线扫相机而定制

满足 3.5µ 的解像力，镜头实际分辨率
可达到 160lp/mm
最大像面可达 66mm，兼容 12K5μ 相机
光学畸变小于 0.01%
大通光量设计可达 F4.0

去购买

基本参数

焦距（mm）	90	F.NO	4.0-16
TV畸变	0.01%	倍率范围（x）	0.08-0.14
标准倍率（x）	0.1	工作距离（mm）	992.4
共轭距离（mm）	1123.5	法兰距离（mm）	82.7
镜头接口	V-Mount（φ56）	滤镜螺纹	M58×P0.75
中心解像	200lp/mm	周边解像	125lp/mm
尺寸	φ55.7	重量（g)	402

产品推荐

20mm 4K7μ M42口

标准焦段及倍率可供选择系列倍率覆盖 0.02X-0.33X V-Mount，灵活适配不同接口相机适用于印刷包装检测

25mm 4K7μ M42口

系列倍率覆盖 0.02X-0.33X V-Mount，灵活适配不同接口相机适用于印刷包装检测

29mm 4K7μ V口

系列倍率覆盖 0.02X-0.33X V-Mount，灵活适配不同接口相机适用于印刷包装检测

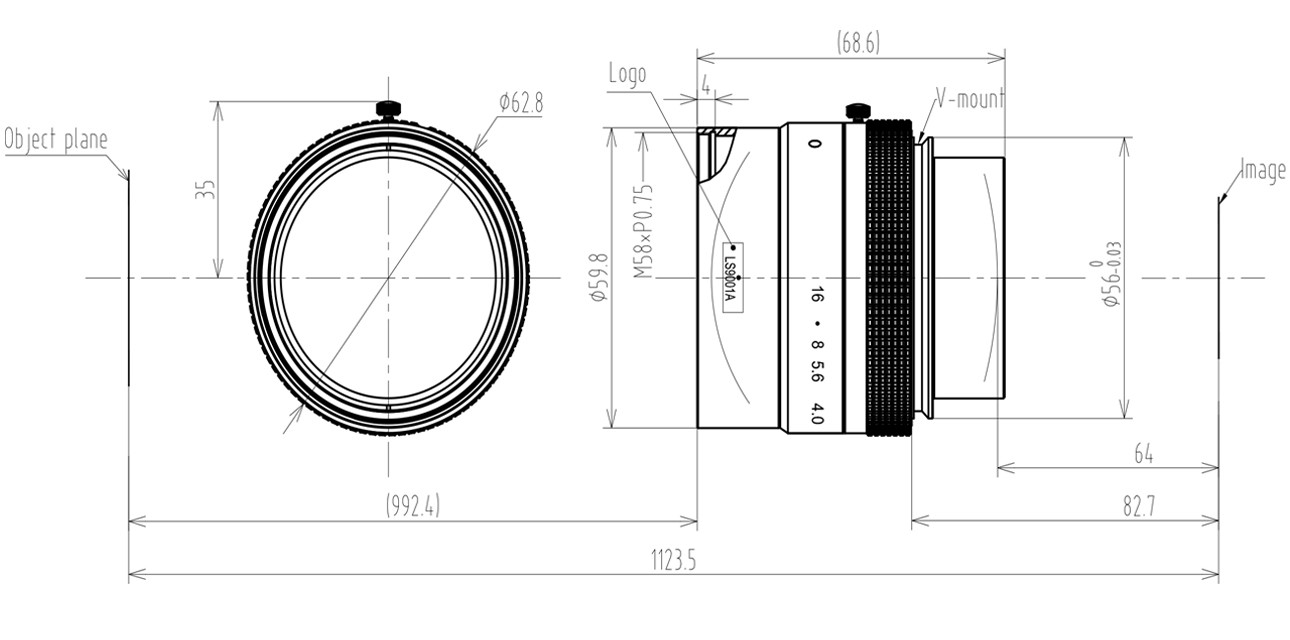

结构图
