工业镜头选型是非常重要和关键的环节，因为工业镜头选型关乎机器视觉成像质量。下面一起了解镜头选型基本参数，选型公式及选型实例。
1.镜头选型基本参数

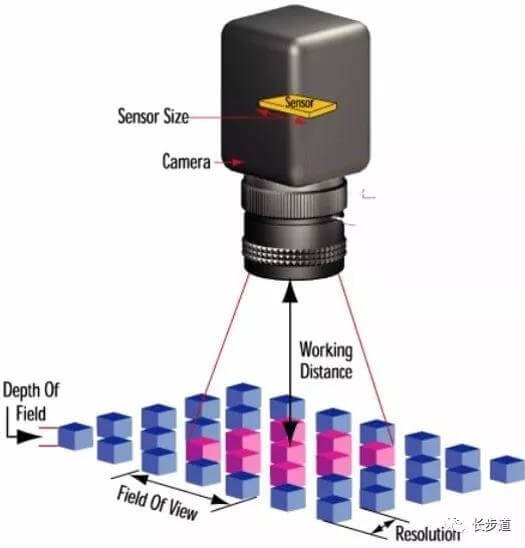

视场(Field of view, 即FOV，也叫视野范围)
工作距离(Working Distance,即WD)
芯片大小(Sensor Size)
像元大小(Pixel Size)
接口（Mount）
2.选型公式
焦距f=WD × CCD芯片尺寸( H or V) / FOV( H or V)
3-1.工业镜头选型实例-面阵镜头

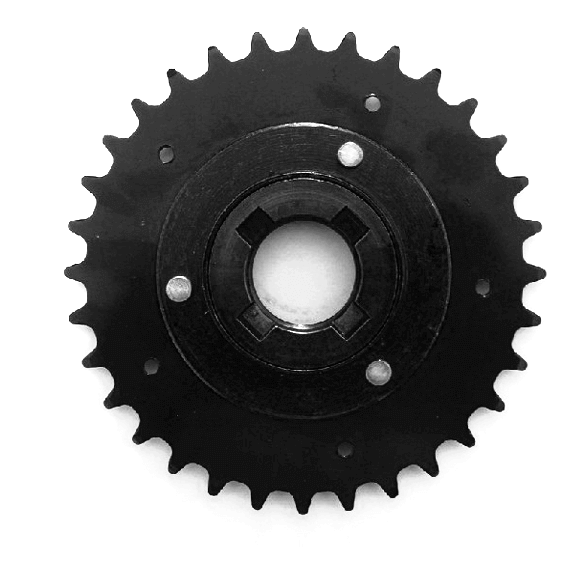

轮盘螺丝识别&轮齿毛刺
已知条件：
镜头种类：FA；
相机型号：1/2.5” 500W Basler；
芯片对角线6.4mm；
FOV:150*150mm，对角线210mm；
计算：
光学放大率=6.4/210=0.03X；

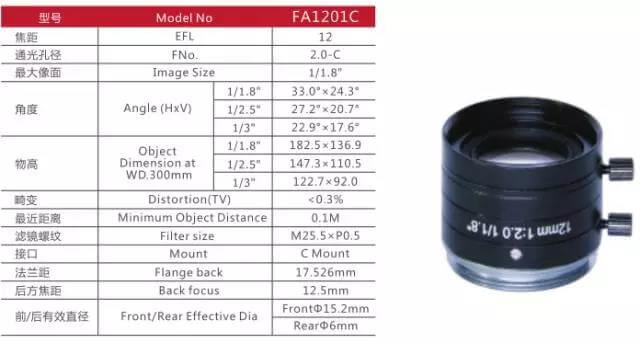

工作距无要求但越近越好；WD最好介于视野的2-4倍，所以这里选2X；焦距≈光学放大率*WD≈0.03×420 ≈12mm；最终选型为FA1201C。
3-2.工业镜头选型实例-远心镜头
已知条件：
1 〞芯片；
视野40mm*35mm；
远心镜头。
计算：
倍率=芯片/视野=12.8/40=0.32x；

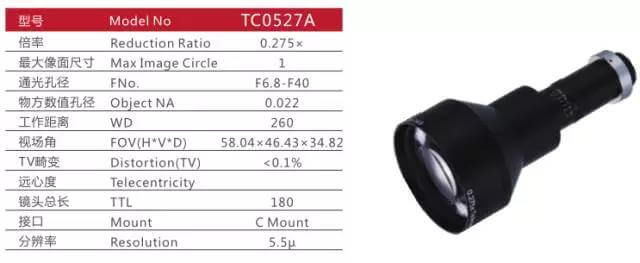

找一个像面等于或大于1 〞；倍率略小于0.32x的即可；查看镜头规格书，TC0527A满足需求。
什么情况下用远心镜头？
①高精度测量
②视野很小或工作距离很近

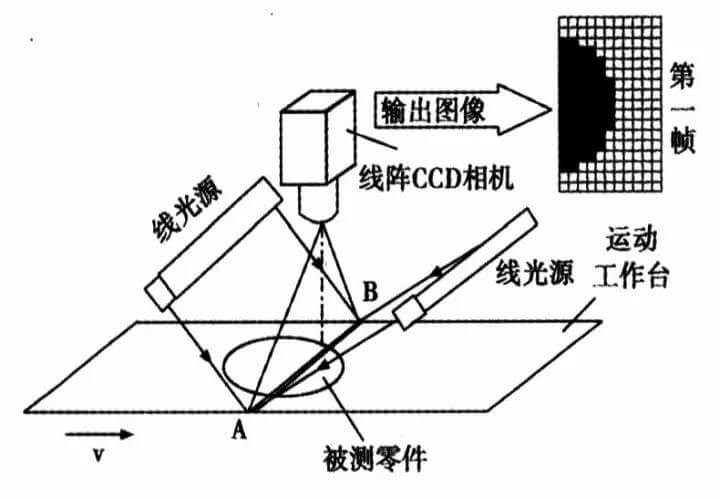

3-3.工业镜头选型实例-线扫描镜头
已知条件：
8k7μ芯片；
视野600mm；
工作距离越短越好。
计算：
芯片尺寸长度=8k*7 μ=56mm；
放大倍率= Image size/Object size=56/600=0.093 x；

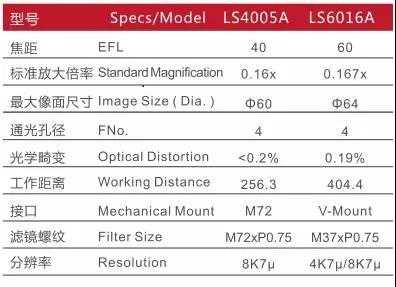

所以找一个像面等于或大于Φ56，倍率支持0.093x即可；当0.16x时，WD是256mm；推算0.093x时，WD≈256×(0.16/0.093)=440mm；查看镜头规格书，LS4005A满足需求。
LS6016A也满足需求：
当0167x时，WD是404mm；推算0.093x时，WD≈404×(0.167/0.093)=725mm。同类参数，工作距离越短镜头越贵，按实际需求权衡选择。
4.线扫描镜头选型流程
芯片：确定相机芯片尺寸和分辨率
确定相机的法兰距离和接口
倍率：计算出镜头的倍率=芯片长度/视野长度
在产品手册中找出倍率相近的镜头
接圈：确认镜头O/I 距离和工作距离是否满足要求
搭配接圈
通过以上的案例我们大致能解决一些工业镜头选型所遇到的问题。如有相关问题欢迎大家留言咨询，小编会竭尽全力为大家解答！
